Défauts courants et dépannage du transmetteur de pression 3051

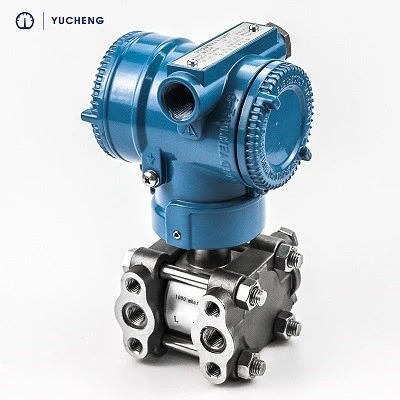

Transmetteur de pression 3051
Transmetteur de pression 3051
Le transmetteur de pression 3051 est largement utilisé dans divers environnements d'automatisation industrielle, impliquant la conservation de l'eau et l'hydroélectricité, le transport ferroviaire, les bâtiments intelligents, l'automatisation de la production, l'aérospatiale, l'armée, la pétrochimie, les puits de pétrole, l'électricité, les navires, les machines-outils, les pipelines et de nombreuses autres industries. Voici une brève introduction à certains défauts courants et aux méthodes de dépannage des émetteurs couramment utilisés.
Défauts courants et dépannage des transmetteurs de pression
1. Lorsque la pression augmente, la sortie du transmetteur ne change pas sans augmenter la pression. Lorsque la pression augmente, la sortie du transmetteur change soudainement et la position zéro du transmetteur de décompression ne peut pas revenir.
Dans cette situation, il est nécessaire de vérifier si l'interface de pression fuit ou est bloquée. Après avoir vérifié la méthode de câblage et l'alimentation électrique, si c'est normal, vérifiez si la position zéro du capteur a une sortie, ou mettez simplement sous pression pour voir si la sortie change. S'il y a un changement, cela indique que le capteur n'est pas endommagé. S'il n'y a pas de changement, le capteur est déjà endommagé. Enfin, nous envisageons la possibilité d'endommager l'instrument ou d'autres problèmes avec l'ensemble du système.
2. Signal de sortie du transmetteur de pression 3051 instable
Lorsque cette situation se produit, il convient de considérer que la source de pression elle-même est une pression instable ; La capacité anti-interférence des instruments ou des capteurs de pression n'est pas forte ; Le câblage du capteur n'est pas sécurisé ; Le capteur lui-même vibre fortement. E. Le capteur est défectueux.
3. La sortie de l'émetteur sous pression ne change pas, puis la sortie de l'émetteur sous pression change soudainement. La position zéro du transmetteur de décompression ne peut pas revenir. Vérifiez la bague d'étanchéité du capteur, généralement en raison de la spécification de la bague d'étanchéité (trop souple ou trop épaisse). Lorsque le capteur est serré, la bague d'étanchéité est comprimée dans l'entrée de pression du capteur pour bloquer le capteur, et le fluide sous pression ne peut pas entrer pendant la pressurisation.
Cependant, lorsque la pression est élevée, la bague d'étanchéité éclate soudainement, provoquant un changement du capteur de pression en raison de la pression. Lorsque la pression redescend, la bague d'étanchéité revient à sa position d'origine et bloque l'entrée de pression. La pression restante ne peut pas être relâchée, de sorte que la position zéro du capteur ne peut pas être abaissée. La méthode pour éliminer ce problème consiste à retirer le capteur pour voir si la position zéro est normale. Si c'est normal, remplacez la bague d'étanchéité et réessayez.
4. Le transmetteur de pression 3051 est sous tension sans sortie
a) Mauvais câblage (les instruments et les capteurs doivent être vérifiés)
b) Circuit ouvert ou court-circuit du fil lui-même
c) Absence de puissance de sortie ou discordance de puissance
d) Instruments endommagés ou dépareillés
e) Capteur endommagé
5. Erreur du transmetteur de pression 3051
Méthode pour confirmer la plage d'erreur normale : Calculez la valeur d'erreur du manomètre. Par exemple, le manomètre a une plage de 30 bars, une précision de 1,5 % et une échelle minimale de 0,2 bars. L'erreur normale est : 30bar * 1,5 % plus 0,2 * 0,5 (erreur visuelle)=0 Valeur d'erreur du transmetteur de pression de 55 bar.
Globalement, l'analyse et le traitement de certains défauts survenant lors de l'utilisation du transmetteur de pression 3051 reposent principalement sur les méthodes suivantes.
a) Méthode de remplacement : Préparez un transmetteur de pression 3051 normalement utilisé et remplacez directement celui qui est suspecté d'être défectueux. Cela peut facilement et rapidement déterminer s'il s'agit d'un défaut du transmetteur de pression 3051 lui-même ou d'un défaut des canalisations ou d'autres équipements.
b) Méthode de coupure de circuit : Séparez la pièce suspectée défectueuse des autres pièces et vérifiez si le défaut a disparu. Si c'est le cas, déterminez l'emplacement du défaut. Sinon, passez à l'étape suivante de l'investigation, par exemple : le transmetteur de pression différentielle intelligent ne peut pas
