Jauge de diaphragme plat et ondulé

DIAPHRAGMES PLATS ET ONDULÉS POUR MANOMÈTRES

La membrane doit être réalisée de manière à ce que la déflexion soit linéaire, c'est-à-dire qu'une augmentation similaire de la pression corresponde toujours à une déflexion similaire de la membrane.

Un diaphragme plat en métal ne sera linéaire que lorsque la déviation est très faible, trop faible pour avoir un mouvement suffisant du pointeur.

À des déflexions plus importantes, un diaphragme plat perd sa linéarité car de plus en plus de contraintes se produiront dans le diaphragme. Le diaphragme devient de plus en plus rigide en raison de la tension croissante, ce qui entraîne moins de déviation du diaphragme pour une augmentation similaire de la pression.

Un matériau souple, tel qu'une fine feuille de nylon, peut cependant servir de diaphragme plat. Le diaphragme sera alors opposé par un ressort calibré qui assure la linéarité et repousse le diaphragme dans sa position de départ.

Pour les applications industrielles, des diaphragmes métalliques ondulés sont généralement utilisés. Les ondulations garantissent que le diaphragme sera plus élastique et elles sont disposées de telle sorte que la déviation du diaphragme soit linéaire. Il existe différents types de profilés ondulés comme vous pouvez le voir sur la figure ci-dessous.

Plus de produits:

Certificats :

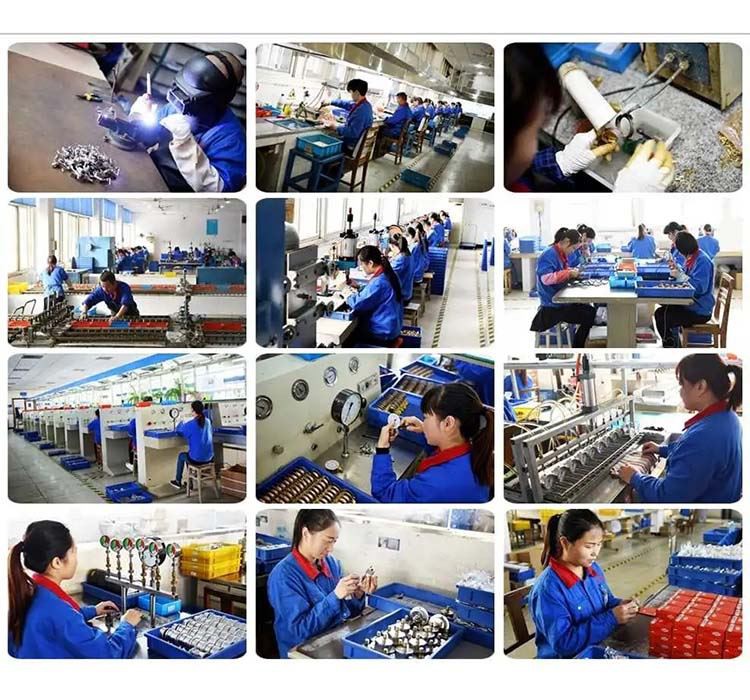

Fabrication et contrôle :

Emballage et expédition :

Avantages:

• La fonction membrane flexible lui permet d'être utilisé pour des fluides plus agressifs et contaminés.

• L'armoire a un diamètre de 100 mm et une échelle avec une division de 0,02 bar, ce qui permet de lire les valeurs avec précision.
