Joint de diaphragme à bride de type affleurant

Joint de diaphragme à bride de type affleurant

Fonctionnalités

• Joint de diaphragme soudé

• Variété de matériaux de pièces mouillées

• Port de remplissage dans le boîtier supérieur

• Convient aux manomètres, interrupteurs et transmetteurs

Taille de la bride

De DN25 à DN100

De 2 » à 4 »

Pression nominale

De PN16 à PN400

De 150 lb à 2500 lb

Applications

Industrie chimique et pétrochimique

Construction de machines et d’appareils

Installations offshore

Traitement des eaux usées

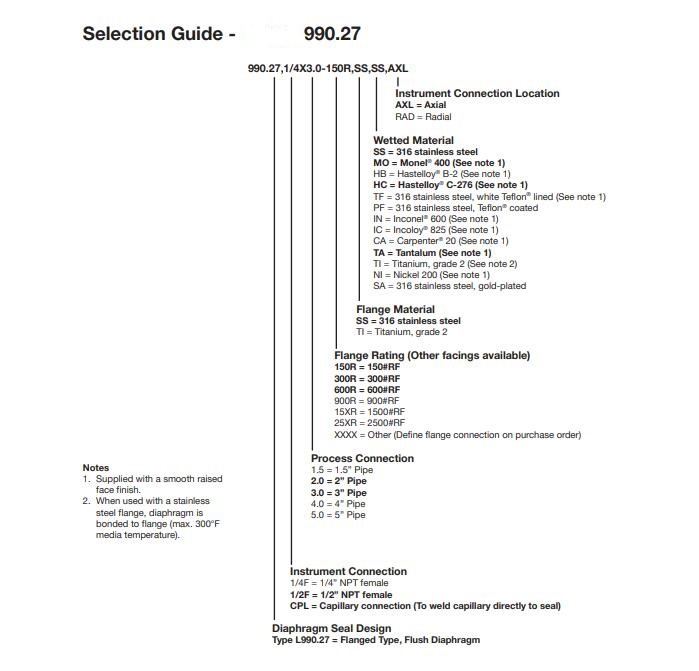

Spécification technique	DF
Taille de la connexion de processus, à bride notation	2 », 3 », 4 », DN25, DN50, DN80, DN100, autres sur demande Évaluation ANSI EN 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs PN16, PN40, PN63, PN100, PN160, PN250, PN400
Port de remplissage de construction	Bride usinée avec diaphragme affleurant soudé En hexagone de connexion d’instrument avec bille en acier inoxydable et vis de réglage
Principe de mesure	Diaphragme soudé à bride, alliages optionnels soudés sur la surface d’étanchéité ou feuilles d’étanchéité au vide en option collées sur le diaphragme et la surface d’étanchéité
Connexions d’instruments (femelles) ANSI/ASME ISO 228-1	1/2 TNP G 1/2, autres sur demande
Surfaces d’étanchéité ANSI/ASME EN	B16.5 RF, en option RTJ EN 1092-1 Formulaire B1
Matériau (pièces mouillées) Diaphragme de bride	Acier inoxydable 316Ti (1.4571) Diaphragme Acier inoxydable 316L (1.4435), tantale soudé en option, Hastelloy B2, Hastelloy C276, Monel 400, autres sur demande, feuilles collées anti-vide en option PTFE, argent, autres sur demande
Matériau (pièces non mouillées) Bride Connexion des instruments Capillaire et armure	Acier inoxydable 316Ti (1.4571) Acier inoxydable 316Ti (1.4571) Acier inoxydable 316Ti (1.4571) et acier inoxydable 304 (1.4301)
Exactitude	0,5 % supplémentaire à la tolérance spécifiée de l’instrument monté
Portée minimale (100=T5500)	dm 28 = 6 bar, dm 38 = 1,6 bar, dm 52 = 1 bar, dm 80 = 0,6 bar
Liquides de remplissage (plage de température)	Glycérine (0/400 °F, -18/204 °C - pas pour les plages de vide ou de composés) Silicone (-40/600 °F, -40/315 °C), Halocarbure (-70/300 °F, -56/149 °C) Syltherm 800 (-40/750 °F, -40/400 °C), Huile végétale (32/248 °F, 0/120 °C), Neobee M-20 (0/320 °F, -17/160 °C), autres sur demande, également en fonction du matériau et de la configuration sélectionnés
Montage	Direct, en option avec capillaire
Poids sec [kg]	Selon la taille de la bride
Accessoires, options	Anneau de rinçage, manomètres, pressostats, élément de refroidissement, capillaires
