YTX-160B Manomètre à contact électrique antidéflagrant

explosion proof gauge1

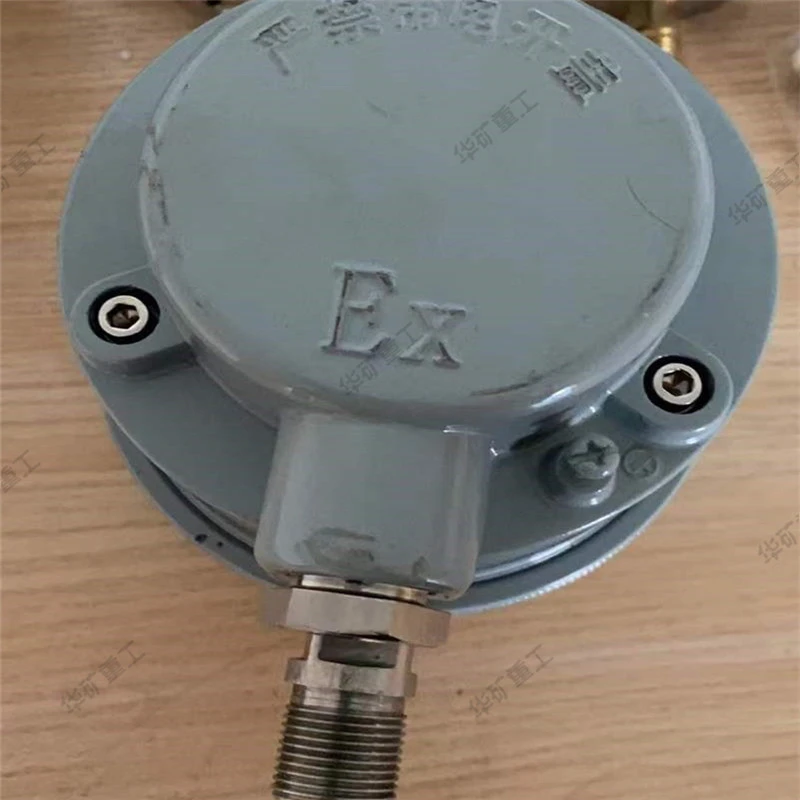

explosion proof gauge 2

explosion proof gauge 3

explosion proof gauge 4



Structure et principe de fonctionnement

1. Le boîtier de l'instrument est de structure antidéflagrante. Lorsque le mélange explosif à l'intérieur de l'enceinte est affecté par des étincelles ou des arcs électriques, cela ne provoquera pas l'explosion du mélange explosif externe, afin d'atteindre l'objectif de protection contre les explosions.

2. L'instrument se compose d'un manomètre à tube de bourdon et d'un dispositif de connexion électrique.

Principe de fonctionnement de l'instrument : lorsque le milieu mesuré pénètre dans le tube à ressort, le déplacement généré par celui-ci sera amplifié par le mécanisme de transmission et le pointeur indiquera la valeur de pression mesurée sur le cadran. Dans le même temps, le pointeur entraînera le contact mobile du dispositif de connexion électrique. Lorsque la pression atteint la valeur prédéterminée, le contact mobile entre en contact avec le contact de l'aiguille de réglage pour connecter le circuit.

3. Diamètre intérieur de la bague d'étanchéité en caoutchouc de la ligne entrante ○ 10 mm, dureté Shore 45-55, diamètre extérieur du câble correspondant ○ 9,8 mm, fil en caoutchouc à quatre conducteurs 500VBX (4XI)

Utilisation, entretien et réparation

1. L'instrument doit être installé dans un environnement environnant de - 20 degré ~ 40 degrés, la température relative ne doit pas être supérieure à 80 % et l'altitude doit être inférieure à 2 000 m. Sur le site d'installation, la température moyenne mensuelle ne doit pas être supérieure à plus 30 degrés. En raison du changement de température, il est permis de produire du givre sur la surface du manomètre et la température moyenne mesurée doit être inférieure à 70 degrés.

2. L'instrument doit être installé verticalement et s'efforcer de maintenir la même position horizontale avec le point de mesure, sinon l'erreur supplémentaire causée par la différence de niveau de liquide doit être incluse.

3. Le circuit électrique de l'instrument (voir Figure 2) doit être soigneusement vérifié et testé après avoir été connecté.

4. La limite supérieure de pression pour la pression de l'instrument est généralement de 3/4.

5. Lors du réglage de l'ordre de l'instrument (ajustez les pointeurs de limite supérieure et inférieure à la valeur donnée en ajustant le bouton), réglez d'abord la valeur de consigne hors ligne, puis la valeur de consigne en ligne.

6. Lors de l'ouverture de la boîte de sortie ou du réglage de la plage de valeurs de consigne, l'alimentation électrique doit être coupée.
